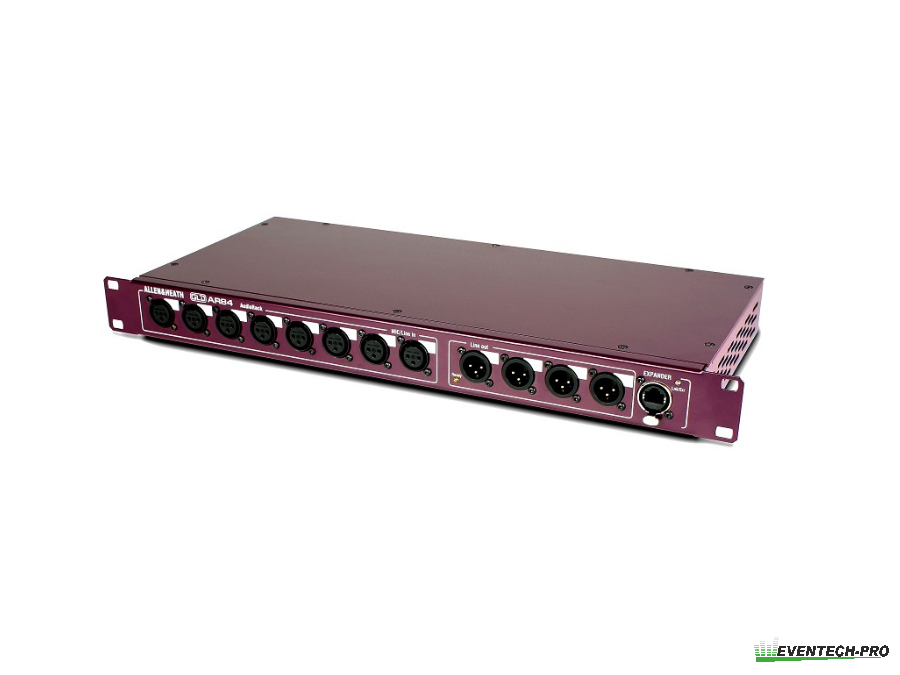

Allen & Heath AR84 Stagebox
Als Erweiterung der Ein- und Ausgangsmöglichkeiten gibt es zwei 19-Zoll-Geräte: Das sogenannte "Main AudioRack GLD-AR2412" ergänzt das Allen&Heath GLD-80 Mischpult um 24 XLR-Eingänge und zwölf XLR-Ausgänge.
Das "Expander AudioRack GLD-AR84" erweitert das Allen&Heath GLD-80 Mischpult um acht XLR-Eingänge und vier XLR-Ausgänge. Maximal können zwei GLD-AR84 zusammen mit einem GLD-AR2412 an das Mischpult angeschlossen werden. So kannn man Systeme mit 28, 36 oder 44 Mikrofoneingängen schaffen.
Alle Einheiten benutzen das Allen&Heath dSNAKE-Protokoll und werden über ein Cat5 Kabel mit dem Allen&Heath GLD-80 Mischpult verbunden. Jede Verbindung kann so eine Strecke von bis zu 120 Metern problemlos bewältigen und ermöglicht die Ansteuerung der PreAmps in den Erweiterungsgeräten.
Professionelle Audio-Erweiterung für dSNAKE-Systeme
Das Allen & Heath AR84 ist ein kompaktes AudioRack im 19-Zoll-Format, das als Expander-Einheit zur Erweiterung der Ein- und Ausgangskapazitäten digitaler Mischsysteme dient. Es ermöglicht die dezentrale Platzierung von Anschlüssen direkt auf der Bühne oder an anderen entfernten Positionen, wodurch lange analoge Multicore-Wege entfallen.
Eigenschaften
- Anschlusskapazität: 8 fernsteuerbare Mikrofoneingänge (XLR) und 4 Line-Ausgänge (XLR).
- Digitale Anbindung: Übertragung via dSNAKE-Protokoll über handelsübliche Cat5e-Kabel oder höher.
- Systemkompatibilität: Kompatibel mit Mischpulten der GLD- und Qu-Serie sowie als Erweiterung für das größere AR2412 Main AudioRack.
- Signalreichweite: Unterstützt Leitungslängen von bis zu 120 Metern zwischen den Geräten.
- Bauform: Robustes Metallchassis mit 1 Höheneinheit (1 HE) für den Einbau in Standard-Racksysteme.
- Preamp-Steuerung: Vollständige Fernsteuerung der Gain-Einstellungen und Phantomspeisung über die Mischpult-Oberfläche.
Einsatzgebiete
- Live-Events: Ideale Lösung für die Anbindung von Monitoren oder zusätzlichen Mikrofonwegen auf kleinen bis mittleren Bühnen.
- Konferenztechnik: Dezentrale Ein- und Ausgabestation für drahtlose Mikrofone und Zuspieler in Veranstaltungsräumen.
- Systemerweiterung: Kaskadierung mit einem AR2412 Main-Rack zur Erhöhung der Kanalanzahl bei größeren Produktionen.
- Festinstallationen: Fest verlegte Cat-Infrastruktur in Theatern oder Mehrzweckhallen ermöglicht flexible Patch-Punkte.
